سقف وافل چیست؟ + کاربرد و نحوه اجرای آن

سقف وافل یکی از روش‌های مدرن برای اجرای سقف در ساختمان هاست. انتخاب نوع سقف به شرایط مختلفی از جمله شرایط آب و هوایی ، اقلیمی و بافت منطقه بستگی دارد. سقف وافل یک نمونه از روش های اجرای سقف بتنی می‌باشد , که به علت ظاهر مشبک و مربعی شکل آن به نام سقف وافل شناخته می شود.

این نوع سقف به دلیل کاهش بار مرده بر روی سازه ، ظاهر شکیل و زیبا و مقرون به صرفه بودن باعت شده تا محبوبیت زیادی در پروژه های ساختمانی کسب کند ،هلدینگ ساختمانی سپنتا با ارائه خدمات فنی و مهندسی سعی دارد در این مقاله شما را با سقف وافل، ویژگی‌ها و معایب های آن آشنا سازد ،پس با ما همراه باشید.

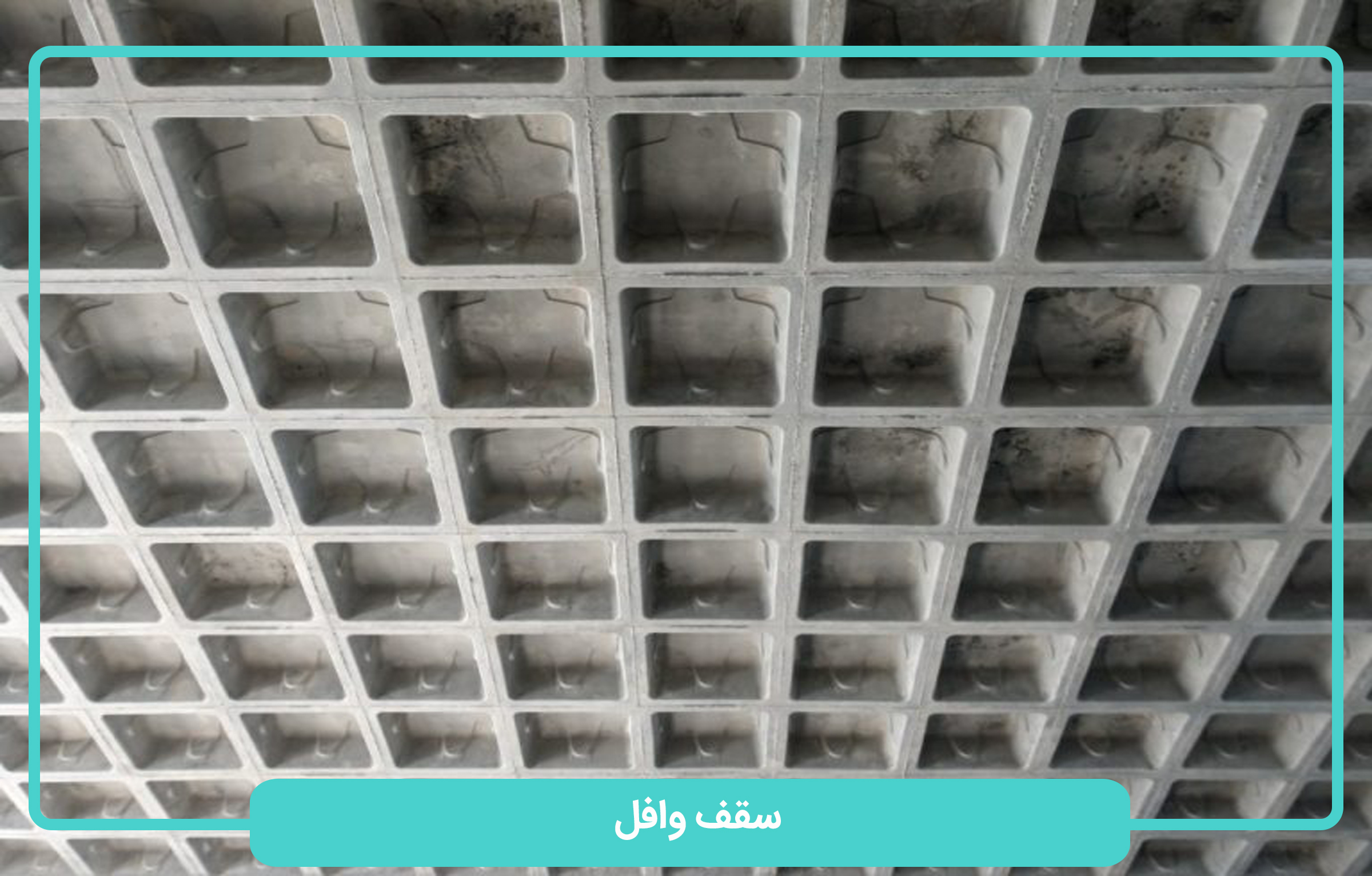

سقف وافل چیست؟

در سال 1999 شخصی به نام دکتر ابراهیم با استفاده از مدل های ریاضی سقف های T بهینه کرد و طرحی به نام دال بر اساس اصول الاستیک و مقاومت نهایی بنا اختراع نمود در سال 2005 شخص دیگری به نام پاراساد طرح دال بتنی را بهینه کرد و تبدیل به شکل وافل کرد. در واقع سقف وافل یکی از انواع سقف های بتنی است که ظاهری شبکه ای و پنجره ای مانند دارد. علاوه بر ظاهری شکیل، مزایای اقتصادی و فنی بسیاری نیز دارد. سازه وافل نمای زیبایی در سطح زیرین سقف ایجاد می کند.

سقف وافل یا سقف مشبکی، نوعی طراحی سقف است که دارای الگوی شبکه سه بعدی با شکل مشابه یک وافل است. این الگوی شبکه توسط یک سری تیرهای تلاقی کننده ایجاد می شود که شکل های مستطیلی یا مربعی فرورفته را شکل می دهند. سپس این شکل های فرورفته با کاشی های صوتی یا سایر عناصر دکوراتیو پر شده و سقف زیبایی شکل می گیرد.

این طرح سقف به دلیل ظاهر مدرن و زیبایی که دارد، برای ساختمان های تجاری و مسکونی مورد استفاده قرار می گیرد. همچنین این سقف ها به دلیل صدای کمتری که تولید می کنند، در محیط هایی که نیاز به کاهش هرج و مرج و صدای اضافی دارند، مانند سالن های کنفرانس، تئاترها و سینماها، بسیار مناسب هستند.

سقف وافل سازه ای مدرن است و بیشترین کاربرد آن برای ساخت سقف های مرتفع با ارتفاع بیش از 12 متر می باشد.

هلدینگ سپنتا

کاربرد سقف وافل کجاست؟

سقف وافل به دلیل ظاهر مدرن و زیبایی که دارد، برای ساختمان های تجاری و مسکونی مورد استفاده قرار می گیرد. این سقف ها به دلیل صدای کمتری که تولید می کنند، در محیط هایی که نیاز به کاهش هرج و مرج و صدای اضافی دارند، مانند سالن های کنفرانس، تئاترها و سینماها، بسیار مناسب هستند.

علاوه بر این، سقف وافل می تواند به عنوان یک قطعه دکوراتیو در خانه ها و دفاتر کار نیز استفاده شود. این سقف ها به دلیل ارائه دهنده یک طراحی سه بعدی منحصر به فرد، می توانند به هر فضای داخلی زیبایی و شیکی بدهند. این نوع سیستم دارای  سطحی ساده در بالا و شبکه ای در پایین است که مانند شیرینی وافل دیده می شود ،به منظور وزن سقف بر روی سازه که به عنوان بار مرده در ساختمان هاست از این نوع سقف برای کاهش بار مرده بر روی سازه استفاده میشود.

کاربرد دیگر سقف های وافل کاهش ستون هاست که معمولا در فضاهایی استفاده میشود که وزن زیادی به سقف وارد نشده و معمولا سقف مسطح است. مکان هایی چون:

  • مراکز تجاری
  • نمایشگاه ها
  • فرودگاه ها
  • بیمارستان ها
  • ایستگاههای قطار و مترو
  • سالن ها
  • و حتی منازل مسکونی…

حداکثر دهانه سقف وافل

حداکثر دهانه سقف وافل به عوامل مختلفی بستگی دارد، از جمله عمق و بار برداری بیشترین نقاط شبکه سقف وافل و نوع سیستم بارگیری استفاده شده در ساختمان. با این حال، در بسیاری از موارد، سقف وافل با عمق ۳۰ تا ۶۰ سانتی‌متر و کمترین فاصله بین تیرهای اصلی ۱۵۰ تا ۱۸۰ سانتی‌متر، می‌تواند به صورت مطمئن و با کیفیتی بالا ساخته شود.

با این حال، برای اطمینان از کیفیت و ایمنی ساختمان، بهتر است با مهندسین سازه و متخصصین مربوطه مشورت کنید تا اندازه‌گیری دقیق و محاسبات لازم را برای ساخت سقف وافل صورت دهند.

از آنجا که سقف وافل به دو نوع یک طرفه و دوطرفه تقسیم می شود، دهانه آن ها با هم متفاوت است.یک طرفه یا دو طرفه بودن سقف های وافل با توجه به پلان ساختمان، نقشه و طراحی انتخاب می شود اما به طور کلی حداکثر دهانه سقف های وافل عبارتند از:

حداکثر دهانه سقف وافل یک طرفه

سقف های وافل یک طرفه در دهانه های کوتاه استفاده می شوند و حداکثر دهانه سقف وافل یک طرفه 8 تا 9 متر توصیه می شود.

حداکثر دهانه سقف وافل دو طرفه

در سقف های وافل دو طرفه از قالب های مربع شکل استفاده می شود و به همین جهت این سقف ها عملکردی دو طرفه دارند. سقف های وافل دو طرفه، در برابر خم شدن مقاوم است به همین جهت می توانند در دهانه های بلند تری نسبت به حالت یک طرفه اجرا شوند. از لحاظ فنی حداکثر دهانه Waffle roof دو طرفه 12 متر و در موارد و شرایط خاص تا 16 متر قابل اجرا است.

ویژگی های سقف وافل در پروژه های عمرانی

سقف وافل به دلیل ویژگی های زیبایی، کاربردی و عملکردی که دارد، در پروژه های عمرانی بسیار مورد استفاده قرار می‌گیرد. در ادامه به بررسی برخی از ویژگی های Waffle roof در پروژه های عمرانی می‌پردازیم:

1-کاهش هزینه های انرژی: Waffle roof به دلیل ساختار سه بعدی آن، باعث کاهش ورود حرارت به داخل ساختمان و کاهش نیاز به استفاده از سیستم های تهویه مطبوع می‌شود که در نتیجه هزینه های انرژی را کاهش می‌دهد.

2- کاهش سطح صدا: سقف وافل به دلیل داشتن ساختار سه بعدی، می‌تواند به کاهش سطح صدای اضافی در ساختمان کمک کند. این خاصیت آن را به یکی از بهترین گزینه‌های طراحی سقف برای ساختمان‌هایی که نیاز به کاهش هرج و مرج دارند تبدیل می‌کند.

3- جلوگیری از رطوبت و پوسیدگی: سقف وافل با استفاده از مواد مقاوم و مرغوب، می‌تواند از رطوبت و پوسیدگی جلوگیری کند. این خاصیت ساختمان را در برابر خرابی های ناشی از رطوبت و پوسیدگی محافظت می‌کند.

4- ارائه طراحی منحصر به فرد: Waffle roof با ارائه یک طراحی سه بعدی منحصر به فرد، می‌تواند به هر فضای داخلی زیبایی و شیکی بدهد. این خاصیت به پروژه های عمرانی، زیبایی و شکوه بیشتری بخشیده و طراحی آن‌ها را از سایر پروژه ها متمایز می‌کند.

به طور کلی، سقف وافل به دلیل ویژگی های فوق در پروژه های عمرانی بسیار جذاب و مورد استفاده قرار می‌گیرد.

  • قالب بندی یکسان
  • ضخامت کم (بین 85 تا 100 میلی متر) نسبت به دال های بتنی
  • امکان استفاده از این نوع سقف در دهانه های 16 متری
  • مقاوم در برابر لرزش
  • شکل ظاهری زیبا

مزایای سقف وافل

از مزایای سقف وافل، کاهش هزینه های انرژی است. زیرا ساختار سه بعدی آن باعث کاهش ورود حرارت به داخل ساختمان و همچنین کاهش نیاز به استفاده از سیستم های تهویه مطبوع می شود.

از مزایای سقف وافل می تواند به موارد زیر اشاره کرد:

  • هزینه کم تر نسبت به سقف های دیگر
  • مدت زمان کم برای نصب و اجرای آن
  • مقاومت بالا
  • ظاهر زیبا
  • ماندگاری بالا
  • وزن کم
  • کیفیت بالا
  • عملکرد بهتر در بلایای طبیعی

معایب سقف وافل

هر چند که سقف وافل به علت ویژگی های زیبایی، کاربردی و عملکردی که دارد، در پروژه های عمرانی بسیار مورد استفاده قرار می‌گیرد، اما معایبی نیز دارد. در ادامه به بررسی برخی از معایب سقف وافل می‌پردازیم:

1- هزینه بالا: ساخت سقف وافل به دلیل پیچیدگی طراحی و اجرا، هزینه بالایی دارد. بنابراین، این نوع سقف برای پروژه‌هایی با بودجه محدود، مناسب نیست.

2- دشواری در نصب و تعمیر: نصب و تعمیر سقف وافل به دلیل پیچیدگی آن، بسیار دشوار و هزینه‌بر است. اگر ساختمانی با سقف وافل دارای خرابی شود، تعمیر آن نیاز به کار پیچیده‌ای دارد.

3- قابلیت شکستن در برابر بارهای سنگین: سقف وافل با وجود عملکرد بالایی که دارد، در برابر بارهای سنگین، مثل بارهای بالای سقف، ضعیف است و ممکن است شکستگی در ساختار آن ایجاد شود.

4- محدودیت در شکل سازی: سقف وافل به دلیل داشتن الگوی شبکه‌ای، محدودیتی در شکل سازی دارد و نمی‌توان از طرح‌های غیر شبکه‌ای استفاده کرد.

به طور خلاصه، سقف وافل به دلیل معایبی که دارد، برای هر نوع پروژه مناسب نیست و قبل از استفاده از آن، باید مزایا و معایب آن را به دقت بررسی کرد.

  • نیاز به تیم اجرایی با تجربه

هلدینگ سپنتا

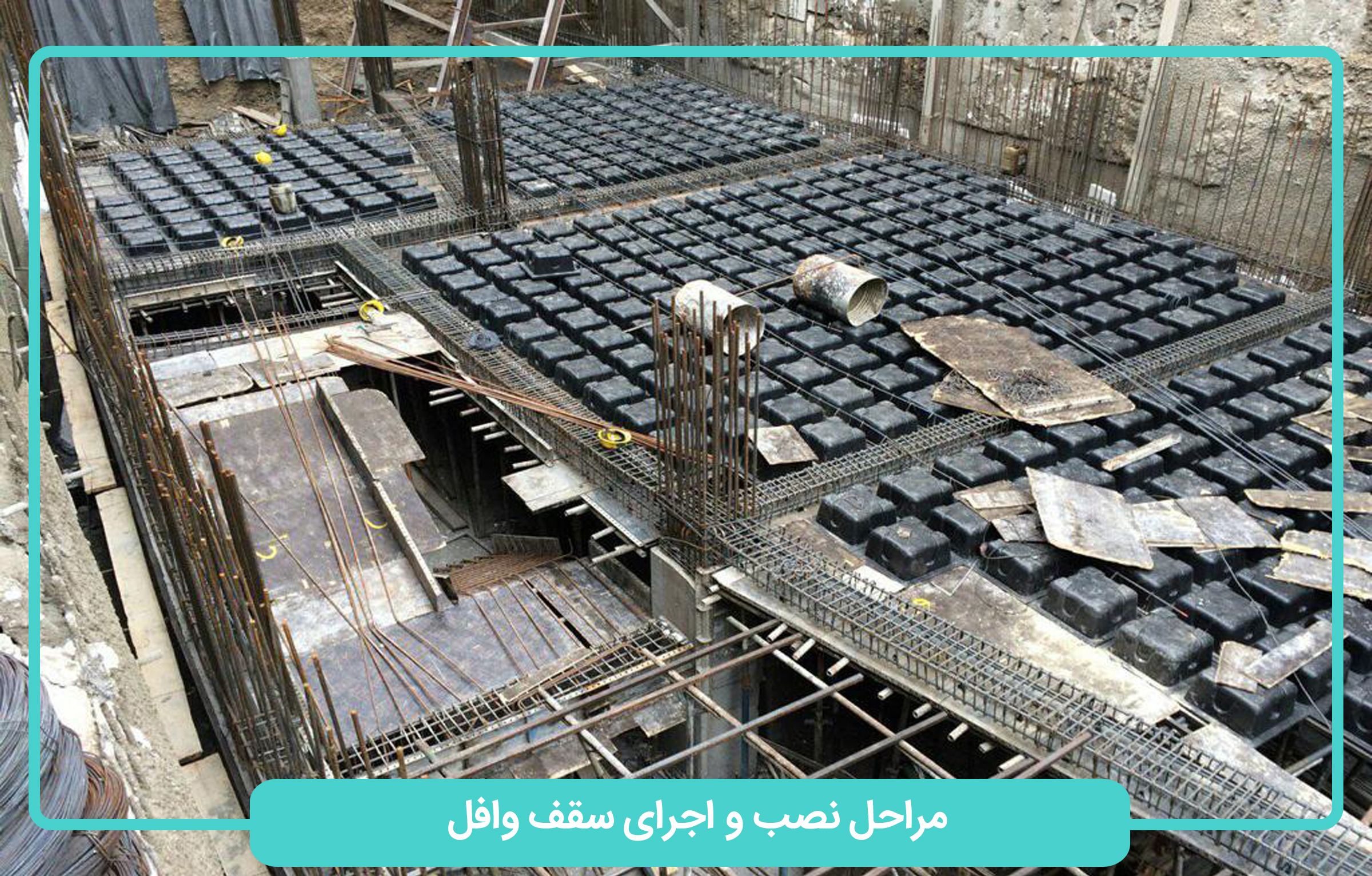

 اجرای سقف وافل – مراحل نصب

1. زیر سازی

روش زیر سازی به منظور ایجاد سطح مقاوم به جهت قالب بندی استفاده می شود ،در ارتفاع های کمتر از 3.5 متر می توان زیر سازی به روش جک های صلیبی و در ارتفاع های بالای 3.5 متر زیر سازی با اسکافلد انجام می گیرد.

مرحله زیرسازی در اجرای سقف وافل، به عنوان یکی از مهم‌ترین مراحل در ساخت Waffle roof محسوب می‌شود. در این مرحله، باید ابتدا زیرسازی سقف با استفاده از تیرهای فلزی یا بتنی ایجاد شود. این تیرها باید به صورت عمودی و موازی با یکدیگر قرار گرفته و با استفاده از دستگاه‌های خاص، به دیوارهای ساختمان نصب شوند.

در این مرحله، نیاز است که تیرهای زیرسازی با استفاده از میلگرد یا کابل فولادی به هم متصل شوند. این کار باعث ایجاد یک شبکه فلزی در زیر Waffle roof می‌شود که در نهایت به عنوان پشتیبانی برای سقف وافل عمل می‌کند. همچنین، برای افزایش استحکام و پایداری زیرسازی، می‌توان از بتن‌ریزی بر روی تیرهای فلزی استفاده کرد.

در مرحله بعد، باید یک لایه از شیبدار بتن روی تیرهای زیرسازی اعمال شود. این کار باعث ایجاد یک سطح برای نصب شیب Waffle roof می‌شود. برای این کار، نیاز است که یک قالب از جنس چوبی یا فلزی بر روی تیرهای زیرسازی قرار گیرد و سپس بتن روی آن بریزیم. بعد از خشک شدن بتن، قالب باید از روی زیرسازی خارج شود.

نکته مهمی که در مورد مرحله زیرسازی در اجرای سقف وافل باید در نظر گرفت، ضرورت رعایت استانداردها و مقررات مربوط به ساخت و ساز است. بهتر است با مهندسین معماری و سازه مشورت کنید تا بهترین روش‌ها و مواد را برای زیرسازی سقف وافل انتخاب کنید.

2. قالب بندی سقف وافل

مرحله قالب‌بندی سقف وافل، به عنوان یکی از مراحل مهم در اجرای Waffle roof، برای ایجاد شکل نهایی Waffle roof بسیار حائز اهمیت است. در این مرحله، باید قالب‌هایی از جنس چوبی یا فلزی برای شکل‌دهی به سقف وافل استفاده شود.

برای اجرای مرحله قالب‌بندی سقف وافل، نیاز به حرفه‌ای بودن در کار با چوب و فلز و نیز داشتن تجربه در زمینه قالب‌بندی سقف وافل است. ابتدا باید با استفاده از تیرهای فلزی یا چوبی که در مرحله قبلی نصب شده‌اند، شکل سقف وافل را تعیین کرد. سپس با استفاده از قطعات چوبی یا فلزی، باید قالب‌هایی با شکل مناسب و با دقت بالا برای Waffle roof ساخته شوند.

در مرحله بعد، باید قالب‌ها را روی زیرسازی سقف وافل قرار داد. برای این کار، باید قالب‌ها را به چندین قطعه تقسیم کرده و سپس آن‌ها را به کمک پیچ‌ها و اتصالات قابل جدا شدن به هم متصل کرد. در صورتی که شیب Waffle roof بسیار بزرگ باشد، نیاز است که قالب‌ها با زاویه‌های مختلف نصب شوند تا شیب را به درستی تشکیل دهند.

در مرحله بعد، باید قالب‌ها را با استفاده از پیچ‌ها و اتصالات به زیرسازی Waffle roof بچسبانید. این کار باعث می‌شود قالب‌ها ثابت بمانند و هنگام ریختن بتن، جابجایی نکنند.

در نهایت، باید لایه‌ی اولیه از شیبدار بتن را روی قالب‌ها بریزیم و آن را با استفاده از لوله‌های ویبره‌ای تراکم دهیم. سپس لایه‌ی دومی از بتن را بریزیم و آن را نیز تراکم دهیم. بعد از خشک شدن بتن، قالب‌ها را باز کرده و سقف وافل نهایی را به دست می‌آوریم.

در نهایت، باید توجه داشت که برای اجرای مرحله قالب‌بندی Waffle roof، نیاز به داشتن تجربه کافی و دقت در کار است. همچنین، رعایت مقررات و استانداردهای مربوط به ساخت و ساز، بسیار حائز اهمیت است.

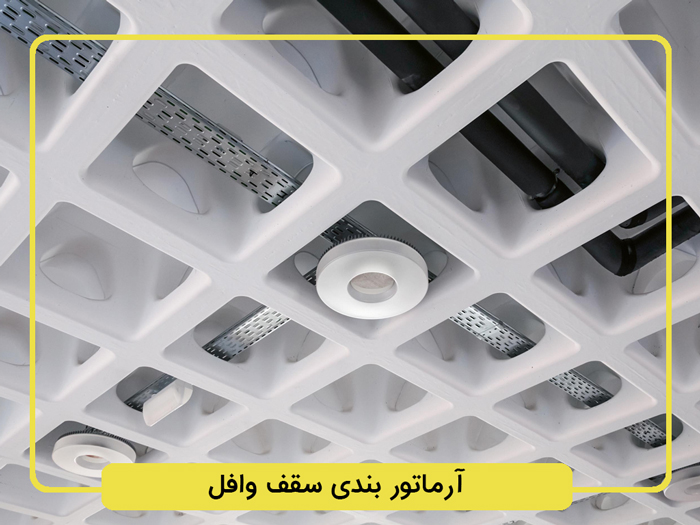

3. آرماتور بندی سقف وافل

آرماتور-بندی-سقف-وافل

مرحله آماتور بندی نسبت به آرماتور بندی های سقف های دیگر آسان تر است فقط کافی است میلگرد ها را در داخل وافل ها قرار بدهید،آرماتور شبکه بالا هم به صورت یک مش بسته می شود و آرماتور های تقویتی و سنجاقی نیز طبق نقشه در سقف جایگذاری و نصب می شود.

مرحله آرماتور بندی، به عنوان یکی از مراحل مهم در اجرای Waffle roof، برای افزایش استحکام و پایداری سقف بسیار حائز اهمیت است. در این مرحله، باید آرماتورها به صورت عمودی و افقی بر روی قالب‌های سقف وافل نصب شوند.

برای اجرای مرحله آرماتور بندی Waffle roof، نیاز به داشتن تجربه کافی و دقت در کار است. ابتدا باید آرماتورهای عمودی را با استفاده از میلگردهایی که به تیرهای زیرسازی نصب شده‌اند، بچسبانید. سپس باید آرماتورهای افقی را به آرماتورهای عمودی متصل کنید. این کار با استفاده از میلگردهایی که در سطح قالب‌ها نصب شده‌اند، انجام می‌شود.

در مرحله بعد، باید نقاط اتصال آرماتورها را با استفاده از نوارهای آهنی ارتباط داده و به یکدیگر متصل کنید. این کار باعث می‌شود آرماتورها در هنگام ریختن بتن، جابجایی نکنند و به عنوان یک ساختار پایدار و محکم عمل کنند.

در مرحله بعد، باید لایه‌ی اولیه از بتن را روی آرماتورها بریزیم و آن را با استفاده از لوله‌های ویبره‌ای تراکم دهیم. سپس لایه‌ی دومی از بتن را بریزیم و آن را نیز تراکم دهیم. با انجام این کار، سقف وافل نهایی را به دست می‌آوریم.

در نهایت، باید توجه داشت که برای اجرای مرحله آرماتور بندی سقف وافل، نیاز به داشتن تجربه کافی و دقت در کار است. همچنین، رعایت مقررات و استانداردهای مربوط به ساخت و ساز، بسیار حائز اهمیت است.

4. بتن ریزی

مرحله بتن ریزی، به عنوان یکی از مراحل اصلی در اجرای سقف وافل، برای ایجاد سطح نهایی سقف بسیار حائز اهمیت است. در این مرحله، باید بتن روی قالب‌های آماده‌شده ریخته شود.

برای اجرای مرحله بتن ریزی در سقف وافل، نیاز به داشتن تجربه کافی و دقت در کار است. ابتدا باید لایه‌ی اولیه از بتن را روی سطح قالب‌ها بریزیم و آن را با استفاده از لوله‌های ویبره‌ای تراکم دهیم. سپس لایه‌ی دومی از بتن را بریزیم و آن را نیز تراکم دهیم. با انجام این کار، سطح نهایی سقف وافل را به دست می‌آوریم.

در صورتی که سقف وافل به شکل شیبدار باشد، باید بتن را به دو قسمت تقسیم کرده و به ترتیب بر روی قالب‌ها بریزیم. برای این کار، باید از لوله‌های یکپارچه‌ای استفاده کنیم که بتوانیم بتن را به صورت یکنواخت بر روی قالب‌ها بریزیم.

در مرحله بعد، باید بتن را به مدت حداقل 24 تا 48 ساعت خشک کنیم. پس از خشک شدن بتن، می‌توانیم قالب‌ها را باز کرده و سقف وافل نهایی را به دست بیاوریم.

در نهایت، باید توجه داشت که برای اجرای مرحله بتن ریزی در سقف وافل، نیاز به داشتن تجربه کافی و دقت در کار است. همچنین، رعایت مقررات و استانداردهای مربوط به ساخت و ساز، بسیار حائز اهمیت است.

5. باز کردن قالب ها

بعد از گذشته رمان مشخص طبق ضوابط آیین نامه قالب ها را باز می کنیم.

مرحله باز کردن قالب‌ها، به عنوان آخرین مرحله در اجرای سقف وافل، برای رسیدن به نتیجه‌ی نهایی بسیار حائز اهمیت است. در این مرحله، باید قالب‌ها را با دقت باز کرده و Waffle roof نهایی را به دست بیاوریم.

برای اجرای مرحله باز کردن قالب‌ها در سقف وافل، نیاز به داشتن تجربه کافی و دقت در کار است. ابتدا باید با استفاده از دستگاه‌های قطع کننده، تمامی قطعات اضافی را از سطح سقف بریده و سپس قالب‌ها را با دقت باز کنیم. این کار با استفاده از لوازمی همچون قیچی و پرچ‌زنی صورت می‌گیرد.

در مرحله بعد، باید سطح سقف را با استفاده از دستگاه‌های تراش کننده صیقل داده و آن را صاف کنیم. سپس باید نواقص موجود در سطح سقف را با استفاده از مواد رفع ترک و پوشش دهی کنیم. این کار باعث می‌شود Waffle roof نهایی به صورت یکنواخت و بدون نواقص باشد.

در مرحله آخر، باید سطح سقف را با دقت بسیار زیادی بررسی کنیم تا از عدم وجود هرگونه نواقص، اطمینان حاصل کنیم. در صورت وجود نواقص، باید آن‌ها را برطرف کرده و سپس Waffle roof نهایی را به مشتری تحویل دهیم.

در نهایت، باید توجه داشت که برای اجرای مرحله باز کردن قالب‌ها در Waffle roof، نیاز به داشتن تجربه کافی و دقت در کار است. همچنین، رعایت مقررات و استانداردهای مربوط به ساخت و ساز، بسیار حائز اهمیت است.

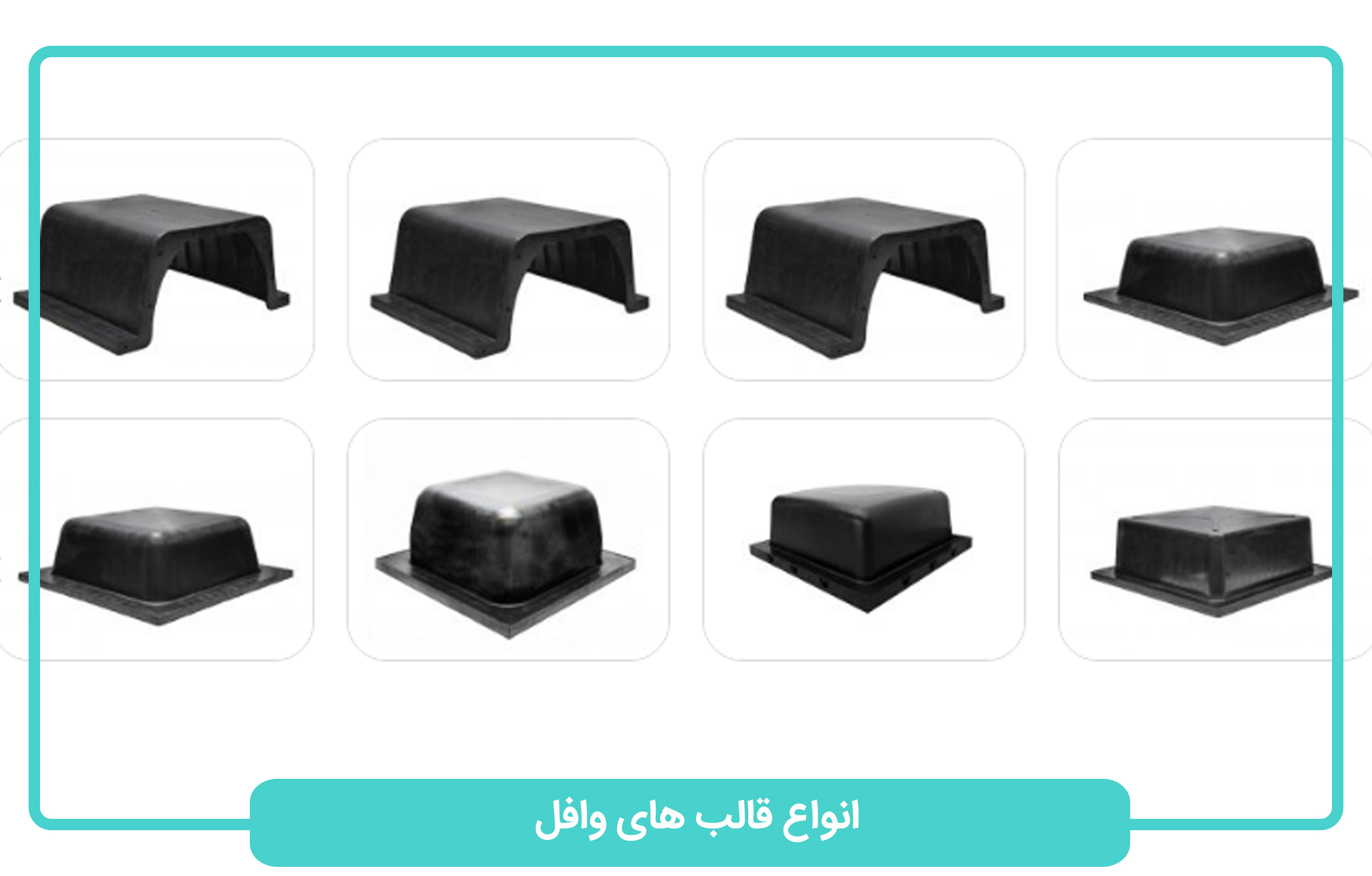

انواع قالب های وافل

قالب های وافل نقش مهمی در عملکرد در اجرای سقف وافل را دارند و عملکرد سقف را مشخص می کند، در ادامه با انواع قالب وافل آشنا می شویم.

هلدینگ سپنتا



قالب وافل بک طرفه

قالب وافل یک طرفه به منظور اجرای دالی به کار می رود که باعث انتقال بار مرده و زنده در یک راستا می شود و عملکرد آن شبیه به تیرچه بلوک است با این تفاوت از آن به صورت مستقیم استفاده نمی شود و خود قالب ها باعث شکل گیری تیرچه یا ریپ می شود.

ابعاد قالب وافل یک طرفه

قالب های وافل یک طرفه معمولا شامل یکسری قطعات پلاستیکی U جدا هستند که د رمرحله نصب و اجرا به کمکل بست مخصوص به یکدیگر متصل شده و تبدیل به یک مکعب مستطیل می شود، اندازه قالب های وافل یک طرفه معمولا فاصله آکس به آکس 60 تا 70 سانتی متری و با عمق 25 تا 30 سانتی متری با طول متغیر در دسترس است.

قیمت قالب های وافل یک طرفه

قیمت قالب های وافل یک طرفه بستگی به جزئیات اجرای سقف وافل را دارد و در هر متر مربع محاسبه می شود و به ابعاد قالب مورد استفاده، کیفیت قالب، موقعیت پروژه و.. بستگی دارد

قالب وافل دو طرفه

قالب وافل دوطرفه در سقف های وافل مشبک یا دو طرف به کار می رود که در عمل با عث انتقال بار در 2 راستا می شود به عبارت دیگر باعث انتقال بار مرده و زنده سقف به تمام تیر های اطراف سقف می شود، در سقف های وافل دوطرفه از قالب های مکعبی شکل استفاده می شود که ابعاد دقیق و مربعی شکل آن با عث بهینه شدن دال بتنی در قسمت بار می شود.

ابعاد قالب های دوطرفه

قالب های وافل دو طرفه از جنس پلی پروپیلن با وزن کم می باشد که به شکل نیمه مکعبی طراحی می شود و دارای سوراخ های برای جفت و بست شدن با قالب های مجاور هستند، این نوع قالب ها در دهانه های عریض مناسب است و به خاطر وزن کم آن می توان آن را با آسانی حمل کرد؛ ابعاد این نوع قالب های در اندازه های مختلف است از 60 در 60 تا 90 در 90 و عمق این نوع قالب ها 18 تا 40 سانتی متر می باشد.

قیمت قالب های وافل دوطرفه

قالب های وافل دو طرفه معمولا نسبت به تعداد محاسبه می شود و مانند قالب های وافل یک طرفه دارای فاکتور های و عوامل زیادی است که برای اطلاع از قیمت ها می توانید با هلدینگ ساختمانی سپنتا تماس بگیرید.

قالب وافل دو طرفه قفل دار

قالب های وافل دو طرفه قفل دار جدید ترین و کامل ترین نوع قالب در بازار می باشد، این نوع قالب ها باعث یکپارچه شده سقف، امنیت جانبی بالا، افزایش کیفیت و آسانی در اجرا می گردد، این نوع قالب ها به دلیل اینکه ضخامت لبه ای آن 5 سانتی متر می باشد می توان آن را با قالب های فلزی ترکیب کرد.

هلدینگ ساختمانی سپنتا با 10 سال سابقه اجرای پروژه های عمرانی و ساختمانی در تهران در این مقاله سعی نمود تا شما را با کاربرد ها ،مزایا و معایب سقف وافل آشنا سازد جهت کسب اطلاعات بیشتر و استفاده از خدمات مشاوره رایگان همین حالا با ما تماس بگیرید.
