سپرکوبی و انواع آن

نویسنده : مهندسین مشاور سپنتا موضوع : سازه بدون دیدگاه

روش سپرکوبی یکی از روش های پایدارسازی گود است که به جهت جلوگیری از ریزش خاک استفاده می شود، هلدینگ ساختمانی سپنتا در این مقاله شما را روش سپرکوبی و مزایا و معایب آشنا می سازد، پس با ما همراه باشید.

پایدارسازی گود با استفاده از سپر کوبی

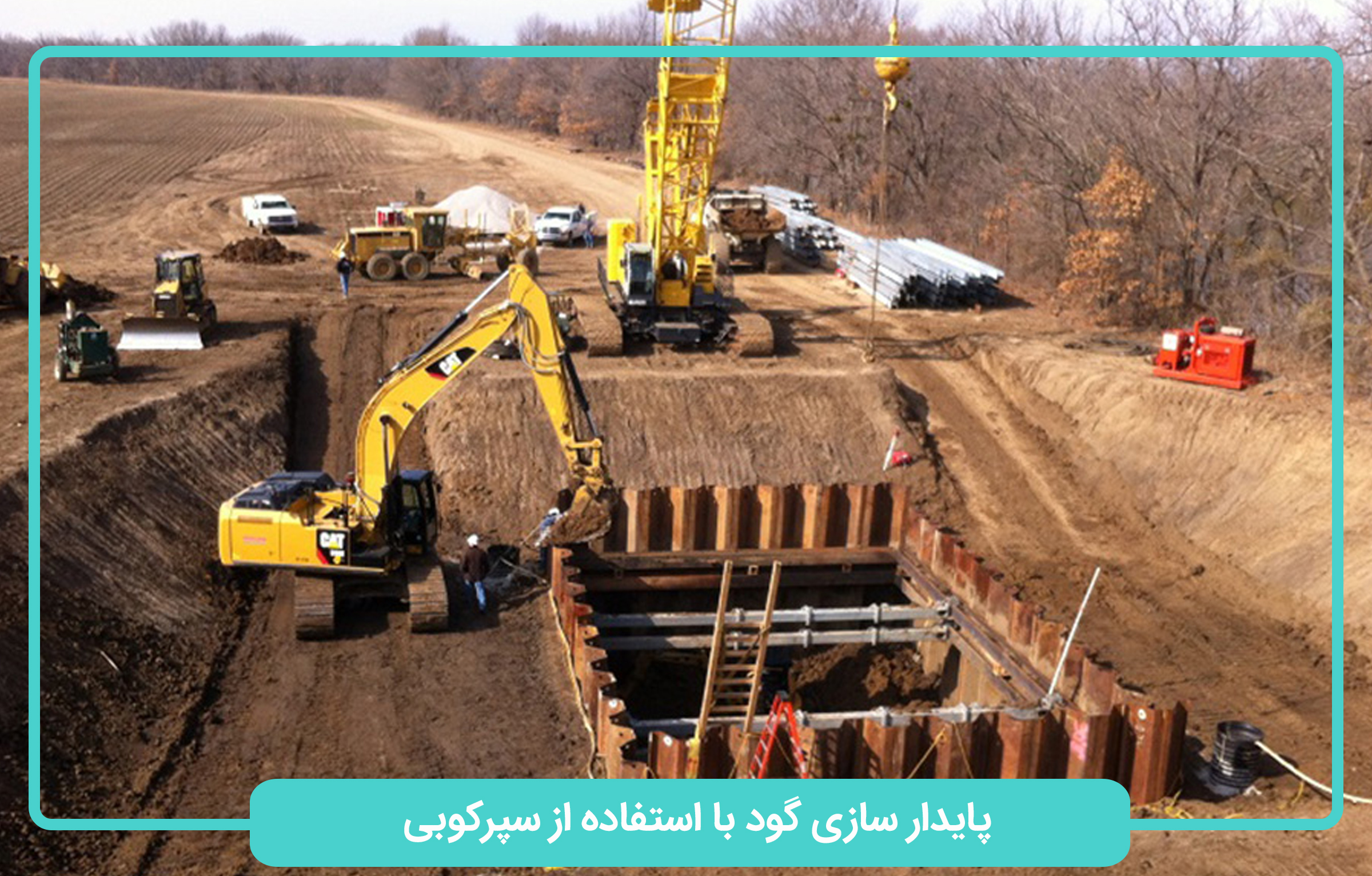

پایدار سازی گود با استفاده از سپرکوبی

به جهت جلوگیری از ریزش خاک در هنگام گودبرداری از روش های پایدارسازی گود استفاده می شود. در این مقاله می خواهیم به صورت کامل در مورد روش سپرکوبی  صحبت کنیم، در این روش صفحات فلزی به نام آن ها Sheet pile  در خاک قرار می دهیم و به وسیله ی دستگاه مخصوصی به نام چکش پنوماتیک صفحات فلزی را با لرزش تا عمق مطلوب می کوبیم و صفحات را به یک دیگر متصل مکنیم.

در قدم بعدی عملیات گودبرداری را شروع می کنیم و پس از آن که عمق گودبرداری به حد کافی رسید برای جلوگیری حرکت خاک و سپر های کوبیده شده به داخل در کمرکش سپر ها از تیر های پشت بند افقی استفاده می کنیم. در مناطق گودبرداری که خاک آن سست است از سپر های چوبی و در مناطقی که عرض آن بیشتر است و خاک آن بسایر سست است از سپر و پشت بند افقی فلزی استفاده می کنیم.

سپرکوبی به دوصورت انجام می گیرد، گاهی سپرکوبی در کنار ساحل کوبیده می شود و با ریختن خاکریز و در صورت لزوم مهاربندی جهت استقرار سپر ها در خاک فراهم می کنند.

در موارد دیگر ایتدا سپر در زمین های نسبتا مسطح تا عمق بالا کوبیده می شود و در سمت جلویی سپر ها تا عمق معینی خاک برداری و لای روبی مشود، اگر که سزح آب بالا باشد با پمپاژ آب و آماده سازی دستگاه و ماشین آلات مخصوص انجام می گیرد.

سپر کوبی

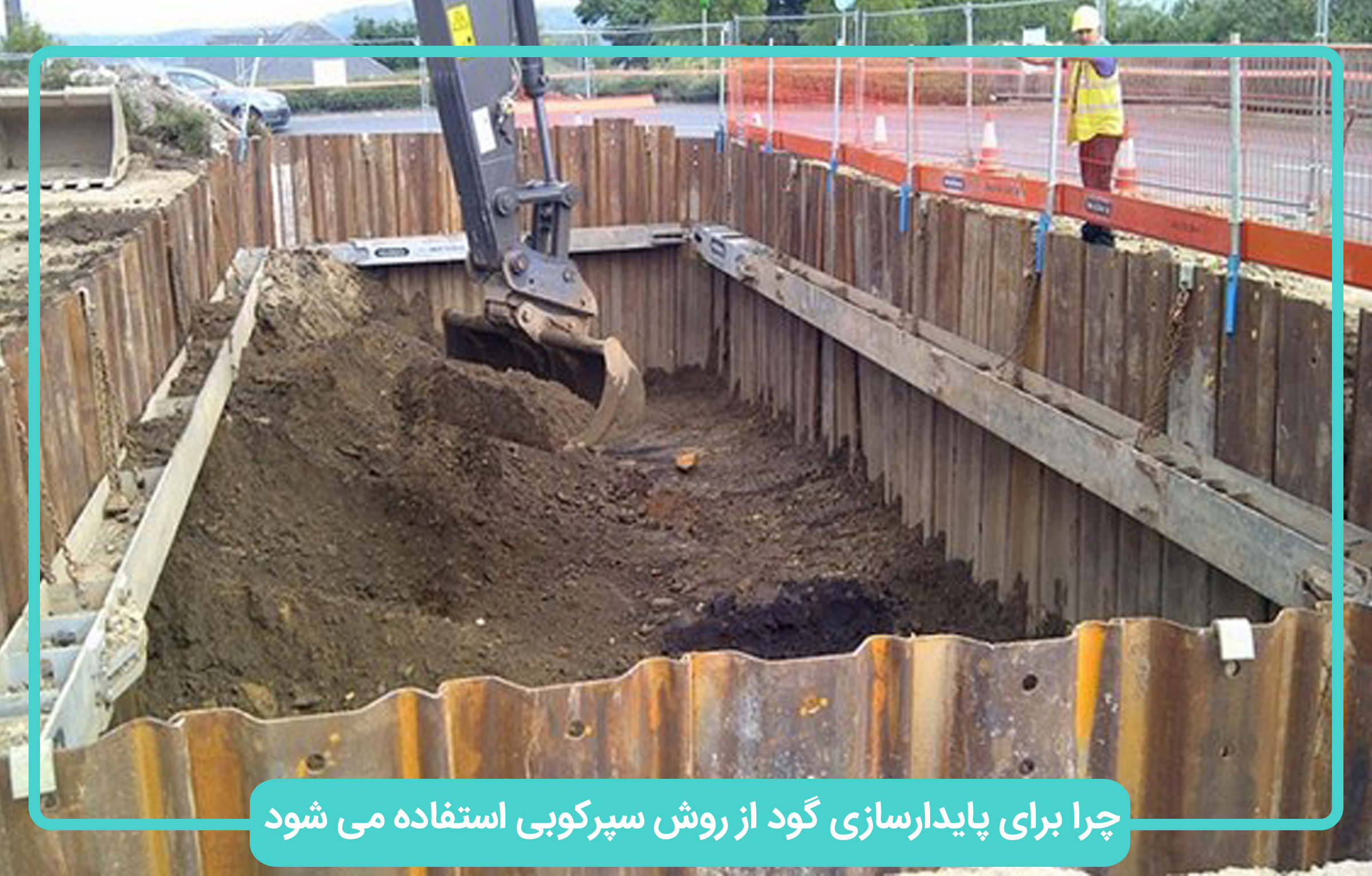

چرا برای پایدارسازی گود از روش سپرکوبی استفاده می شود

  • جلوگیری از نفوذ آب به محل انجام عملیات
  • جلوگیری از رانش خاک
  • جهت مهار دیوار های محل گودبرداری

مزایا سپرکوبی

  • افزایش سرعت در اجرای گودبرداری
  • ایمنی بالا
  • برای گودبرداری در مکان هایی با عرض زیاد مناسب است

معایب سپرکوبی

  • نیاز به دستگاه مخصوص
  • نیاز به نیروی انسانی متخصص
  • نیاز به فضای کافی برای اجرای کار
  • مناسب بودن در عرض های کم
  • کوبیدن سپر ها در رمین های سنگی وخاکی به سختی انجام می شود

اجرای عملیات سپر کوبی

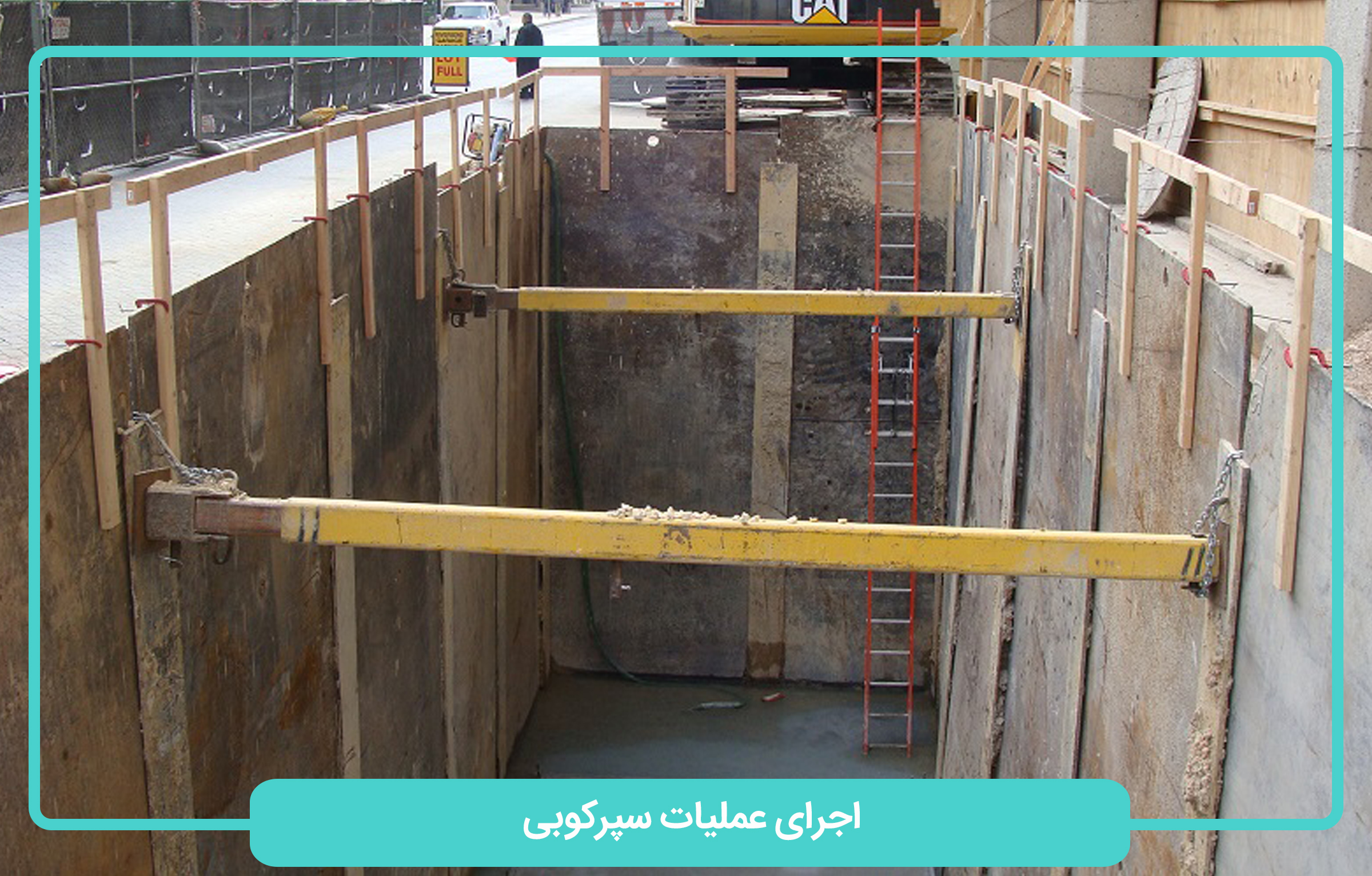

اجرای عملیات سپرکوبی

در پایدارسازی گود به روش سپرکوبی سپر ها به دوصورت مهار شده و مهار نشده تقسیم می شوند، که مهار می تواند در جلوی یا پشت سپر اجرا شوند.

سپر از جنس فولاد نسبت به سپر های دیگر مناسب تر است .اکثر سپر ها آب بند هستند و تا عمق بی از 15 متر می توان از آن ها استفاده کرد.

بعد از قرار گرفتن سپر ها در خاک و مهار کردن آن ها به وسیله ی چکش پنوماتیک و یا دستگاه های لرزشی در خاک فرو برده می شود و با انواع اتصالات سپر ها را با یک دیگر متصل می کنیم ،بعد از کوبیده شده سپر ها عملیات خاک برداری انجام می شود و خاک برداری تا حدی انجام گیرد که پایداری پایداری گود به خطر نیافتد.

انواع سپر

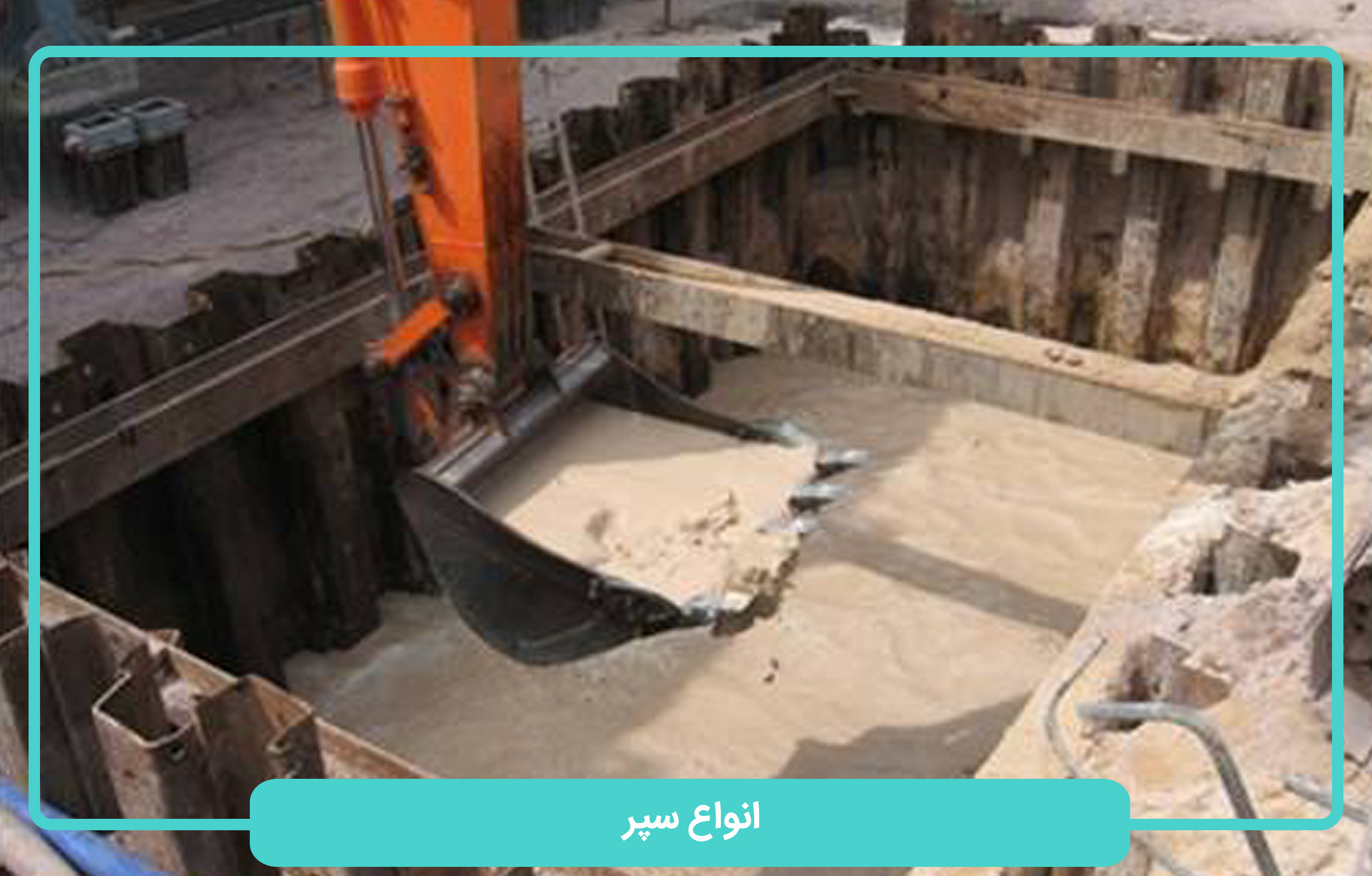

انواع سپر

سپر های فلزی

سپر های فلزی در پروژه های که از روش سپرکوبی نسب به نوع های دیگر سپر استفاده می شود. سپر های فلزی در مناطقی استفاده می شود که خاک آن مواد مضری مانند آب که به فلز آسب نمی رساند و باعث زنگ زدگی آن می شود به کار می رود.



سپر های مرکب فولادی و چوبی

تیر های فولادی در ابتدا گودبرداری به فواصل 1/5 تا 2 متر فاصله از هم در زمین کوبیده می شوند سپس با پیشرفت گودبرداری در بین آن ها تخته هایی افقی با ضخامت 5 تا 10 سانتیمتر نصب می کنند تیر های فولادی در جلو به این تخته ها تکیه می شوندو در عقب به وسیله ی خاک مهار می شوند. این نوع سپر ها حداقل باید تا 3 متر در زیر کف گودبرداری کوبیده شوند، تخته های افقی که در بین تیرها قرار می گیرند با پیشرفت پروژه می توان خارج کرد و یا می توان به صورت دائمی در بین تیر ها قرار بگیرند.

سپر های بتن فولادی

سپر های بتنی فولادی از بتن نسبت سفت تهیه می شوند و تاب فشاری بتن آن در موقع سپرکوبی نباید از 450 کیلوگرم کمتر شود، ضخامت این نوع سپر ها بستگی به پروژه و شرایط کوبیدن سپر دارد ولی ضخامت آن از 12 سانتیمتر کمتر نمی باشد و برای سنگین نشدن وزن آن نباید از 40 سانتی متر بیشتر باشد، عرض سپر های بتنی فولادی معمولا 50 سانتیمتر نیست و طول آن ها 15 متر و در موراد استثنایی تا 20 هم تولید می شوند.

سپر های مرکب از تیر فولادی و بتن

در این نوع سپر ها ابتدا ریل های آهن یا فولادی در فاصله 1 متر از هم در زمین کوبیده می شوند در مرحله بعدی به عمق 1/5 متر به صورت قائم بتن ریزی می شود و بعد از آن گودبرداری را ادامه می دهیم و دوباره بتن ریزی می کنیم و به همین ترتیب تا عمق لازم برای گودبرداری این عمل را ادامه می دهیم، در ارتفاعات لازم تیر های کمربندی نصب و به وسیله پشت بندهایی از تیر های چوب گرد یا تیر های فولادی آن را به یکدیگر متصل می کنند.

سپر های مرکب از یک ردیف شمع

سپر های مرکب از یک ردیف شمع معمولا به 3 طریق انجام میگرد:

  1. در این روش سپر ها به جهت جلوگیری از رانش خاک استفاده می شود و درصورتی که در محل گودبرداری آب موجود باشد بایستی آب آن را خارج کرد و بعد از آن یک سری شمع در یک خط به فاصله 5 سانتیمتر از هم در خاک قرار میگیرند.
  2. ابتدا شمع هایی با قطر 1،3،5 و… ساخته می شوند و با نسبت به قطر شمع ها در یک فاصله از هم قرار میگیرند و شمع هایی با قطر 2،4،6 و… در بین شمع ها قرار گرفته و باعث می شود که دیواری ممتد به وجود آید.
  3. شمع ها به فاصله ی 1 تا 1/5 متر از هم ساخته می شوند و در بین شم ها همراه با گودبرداری قوس های افقی از سنگ های فیلتر ساخته می شوند.

هلدینگ ساختمانی سپنتا با ارائه خدمات فنی و مهندسی مانند استحکام بنا و نظارت و ارزیابی در این مقاله سعی نمود شما را با سپرکوبی و مزایا و معایب آن آشنا سازد، جهت کسب اطلاعات بیشتر و استفاده از خدمات مشاوره رایگان همین حالا با ما تماس بگیرید.
