تست بتن – آزمایش بتن

نویسنده : مهندسین مشاور سپنتا موضوع : آزمایشگاهی 6 دیدگاه

تست بتن (آزمایش بتن) موضوع این مقاله از سایت مهندسین مشاور سپنتا میباشد. به کلیه روش هایی که برای تخمین مقاومت فشاری و سایر ویژگی های سیمان و بتن سازه صورت میگیرد، تست بتن گفته میشود. با استفاده از تست بتن نتایج آزمایش با بالاترین کیفیت و کمترین آسیب به سازه مورد نظر توسط مهندسین ناظر بدست می‌آید.

تست بتن به چه منظور انجام میشود؟

تست بتن و خدمات کنترل کیفیت بتن در ایمنی و پایداری سازه های بتنی نقش مستقیم داشته و تضمین کننده ایمنی سازه و هماهنگی شرایط طراحی و اجرای سازه می باشد. ضوابط مربوط به شرایط ساخت و تست بتن به تفصیل در مبحث نهم مقررات ملی ساختمان آورده شده و ملاک تایید آزمایش بتن توسط مهندس ناظر پروژه می باشد.

تست بتن به چه منظور انجام میشود؟

در سالیان اخیر وزارت راه و شهرسازی به عنوان متولی ساخت و ساز در کشور به منظور کنترل چندباره، آزمایش ها و تست بتن و کشش میلگرد را در ساخت و سازهای شهری اجباری و ناظر ساختمان را ملزم به استفاده از شرکت های خدمات آزمایشگاهی به منظور تست مقاومت و التراسونیک بتن نموده است.

هدف انجام آزمایش تست بتن

  • تخمین مقاومت فشاری بتن
  • ارزیابی کیفیت بتن
  • تشخیص ترک داخلی بتن
  • تشخیص همگن یا ناهمگن بودن بتن
  • تشخیص محل، کاور و قطر آرماتور

انواع آزمایش های مربوط به بازرسی بتن

آزمایش‌های که برای سنجش و ارزیابی کیفیت بتن سخت شده و مقاومت آن صورت می‌پذیرد، به دو دسته کلی آزمایش‌ های مخرب و و آزمایش‌ های غیر مخرب بتن تقسیم بندی میشوند و آنها را در این بخش برای شما لیست کرده ایم و چند مورد از بهترین ها را در ادامه به نفصیل توضیح خواهیم داد.

آزمایش مقاومت بتن (آزمایش‌های مخرب)

  • آزمایش مقاومت فشاری بر طبق روش‌های (ASTM و BS)
  • آزمایش مقاومت کششی بر طبق روش‌های (ASTM و BS)

آزمایش‌های سختی بتن (آزمایش‌های غیر مخرب)

  • آزمایش چکش اشمیت بر طبق روش‌های (ASTM و BS)
  • آزمایش مقاومت در برابر نفوذ بر طبق روش (ASTM)
  • آزمایش بیرون کشیدن میله فولادی بر طبق روش (ASTM)
  • آزمایش سرعت امواج اولتراسونیک بر طبق روش‌های (ASTM و BS)

آزمایش مغزه گیری از بتن

یکی از ساده ترین روش های تست و بازرسی بتن وتشخیص ناهمگنی های داخلی بتن، روش مغزه گیری است.در این روش با استفاده از دستگاه مغزه گیر از نقطه مورد نظر نمونه برداری می شود. مقاومت نمونه مورد نظر با استفاده از آزمایش فشاری بتن ارزیابی می شود و می توان با دقت بالایی مقاومت عضو مورد نظردر آن نقطه را تخمین زد.این آزمایش از دسته آزمایشات مخرب استزیرا به عضو آسیب وارد کرده و محل قطعه حفاری شده در صورت عدم تخریب عضو حتی پس از ترمیم آن باعث تمرکز تنش می شود.

آزمایش چکش اشمیت

چکش اشمیت روشی است که بر اساس تحلیل نیروی برگشت ضربه، از سطح جسم مورد نظر استوار است. این روش از دسته آزمایشات غیر مخرب محسوب می شود و به عضو آسیبی وارد نمی کند اما از دقت کافی برخوردار نیست و درصد خطا در این روش از روشهای دیگر بیشتر است.

آزمایش اولتراسونیک بتن

در ایران به دلیل مسایل اقتصادی و بالا بودن هزینه دستگاه های اولتراسونیک، تحقیق زیادی روی این آزمایش صورت نپذیرفته است. برای آزمایشگاه های خصوصی نیز به دلیل عدم آشنایی کامل مهندسان و نبود مشتری در این باب صرفه اقتصادی وجود نداشته و اکثر آزمایشگاه ها مجهز به این دستگاه نیستند.

با توجه به سهولت و نیاز به زمان کم این آزمایش در بین کشور های دیگر استفاده از این فناوری با سرعت رو به افزایش است. گواه این امر میزان قابل توجه مقالات معتبر و تحقیقات علمی در چند سال اخیر می باشد. با توجه به پیشرفت های پرشتاب ایران اسلامی در زمینه مهندسی عمران امید است که استفاده از این فناوری بصورت رایج و باعث افزایش کیفیت سازه ها و زیرساخت های کشور دراین زمینه شود.

آموزش نمونه گیری از بتن آماده

طبق استاندارد های جامعه فنی و مهندسی ایران نمونه گیری از بتن آماده، عمل آوری آزمونه ها، انجام آزمایش مقاومت فشاری و سایر آزمایشات مرتبط با بتن ریزی در پروژه ها باید طبق اصول انجام گیرد. در غیر این صورت قابل استناد نبوده و واحد آزمایشگاه باید در خصوص ایرادهای نمونه گیری و عمل آوری پاسخگو باشد. در ادامه برخی از مراحل آزمایش نمونه گیزی از بتن را ذکر میکنیم:

  • قالب نمونه گیری باید تمیز و عاری از هرگونه بتن و مواد سیمانی باشد.
  • ابعاد قالب باید ثابت و استاندارد باشد. استفاده از قالب های پیچی مشروط به اندازه گیری دقیق ابعاد آن است.
  • تعداد آزمونه های مورد قبول در هر سری نمونه گیری باید ۲ آزمونه جهت تست مقاومت فشاری ۲۸ روزه، ۲ آزمونه جهت تست ۷ روزه، یک آزمونه جهت تست ۹۰ روزه طبق توافق کارفرما و واحد تولیدی باشد.
  • استفاده از روغن سوخته و سایر مواد نفتی به جای روغن قالب مجاز نمی باشد.
  • روغن قالب به صورت یک لایه بسیار نازک تمامی سطوح را پوشانده و روغن اضافی باید از داخل قالب ها تخلیه شود.
  • تغییر در طرح اختلاط بتن بر خلاف مفاد قرارداد فروش به هیچ عنوان مجاز نبوده و آزمایشگاه ضمن هشدار به خریدار یا نماینده او در خصوص پیامد های بعدی باید وقایع را ثبت نموده و گزارشات را به صورت مستند بایگانی نماید.
  • در صورت ایجاد هرگونه تغییری که در محل تخلیه به دستور پرسنل منتصب به خریدار انجام گیرد ، آزمایشگاه باید ابتدا از بتن ارسالی توسط کارخانه ( بدون تغییر ) نمونه گیری را انجام داده و سپس نمونه دوم را از بتن تغییر یافته برداشت مینماید تا نتایج با یکدیگر قابل مقایسه باشد. (تغییر شامل اضافه کردن آب ، سیمان ، افزودنی یا مواد پودری و … می باشد)
  • واحد آزمایشگاه موظف به ثبت وقایع و مستندات آزمایش ها در پروژه بتن ریزی ( بصورت عکس و فیلم ) می باشد.
  • انجام آزمایش اسلامپ و ثبت نتیجه در هنگام نمونه گیری الزامیست.
  • آزمونه ها باید در محل صاف و تمیز قرار گیرد.
  • برداشت نمونه از یک سوم ابتدا تا یک سوم انتهای بتن در حال تخلیه در یک تراک میکسر مجاز است.
  • نمونه در سه مرحله از بتن در حال تخلیه هر تراک میکسر برداشته می شود.
  • قبل از پر کردن آزمونه ها باید نمونه در داخل وسیله حمل نمونه به خوبی مخلوط شود.
  • استفاده از وسایل غیر مرتبط و آلوده جهت نمونه برداری و نمونه گیری مجاز نمی باشد.
  • مجموع عملیات نمونه گیری ، انجام آزمایش اسلامپ و پرکردن آزمونه ها نباید بیش از ۱۵ دقیقه به طول انجامد.
  • تا زمان انتقال آزمونه ها به آزمایشگاه ، در محلی ایمن و دور از تابش مستقیم آفتاب و گرد غبار کارگاه نگهداری می شوند.
  • آزمونه ها باید ترجیحا با پوششی ایزوله از وزش باد ، سرما و گرما محافظت شود.
  • آزمونه ها حداقل باید به مدت ۱۴ ساعت در محل کارگاه نگهداری شده و حداکثر طی مدت ۴۸ ساعت باید به آزمایشگاه جهت عمل آوری در حوضچه ها انتقال یابند.
  • در هنگام حمل آزمونه ها و جهت خروج آنها از قالب نباید ضربه و تکان های شدید وارد شود.
  • آب حوضچه های عمل آوری باید تمیز و عاری از هرگونه مواد مضر باشد.
  • دمای عمل آوری آزمونه ها برابر ۲۲ درجه سانتی گراد با دو درجه نوسان می باشد.
  • انجام آزمایشات مقاومت فشاری باید با حضور نماینده خریدار یا با ثبت مستندات عکس و فیلم صورت پذیرد.
  • نتایج آزمایشات مقاومت فشاری بدون تغییر در اختیار خریدار قرار می گیرد.
  • در صورت کم بودن مقاومت فشاری نسبت به رده خریداری شده ، نمونه های شاهد در آزمایشگاه ثالث و مورد تایید طرفین قرارداد با حضور نماینده خریدار و فروشنده آزمایش خواهد شد.

تعداد نمونه جهت تست بتن به چه صورت است؟

تعداد نمونه های لازم جهت انجام تست بتن در سنین مختلف بر اساس مبحث نهم مقررات ملی ساختمان متفاوت میباشد، به طوریکه برای فونداسیون ها و مقاطع بتنی، به ازای هر سی مترمکعب حجم بتن یا به ازای هر یکصد و پنجاه مترمربع یک سری نمونه گیری ضروی است. برای ستون ها به ازای هر 50 مترطول ستون اخذ یک سری کفایت می نماید.

در صورتی که حجم کل بتن مصرفی یک پروژه ساختمانی کمتر از 30 مترمربع باشد بنا به صلاحدید ناظر می توان از نمونه گیری و تست آن صرف نظر کرد. اگرچه این بند در مبحث نهم مقررات ملی بیان شده است اما قوانین جاری سازمان نظام مهندسی تهران شامل این بوده و همه ساختمان ها با هر حجم بتن ریزی مشمول نمونه گیری و تست بتن می باشند.

نکته: در تست ها باید توجه داشت که هر سری نمونه شامل 5 نمونه بتن مکعبی یا استوانه ای با ابعاد استاندارد می باشد که در زمان های 7، 28 و 90 روزه مورد آزمایش قرار می گیرند.

آزمایش تضمین کیفیت بتن به چه منظور صورت میگیرد؟

  • کنترل کیفی بتن خمیری
  •  کنترل کیفی بتن سخت شده با قالب
  • کنترل کیفی بتن سخت شده درون قطعه

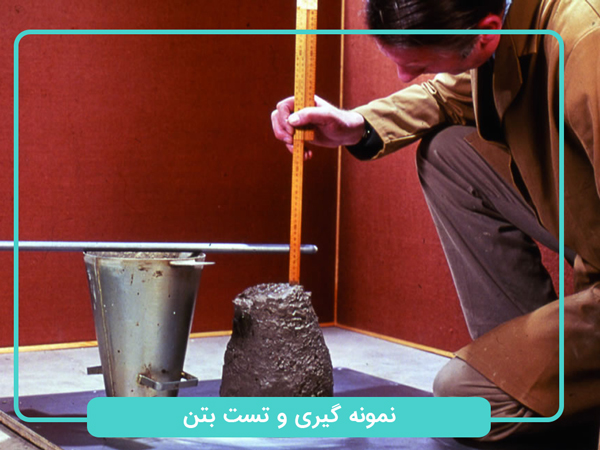

آزمایش اسلامپ بتن

یکی از ساده ترین تست های بتن تازه که برای کنترل روانی بتن مورد استفاده قرار می گیرد تست اسلامپ است.

وسایل مورد نیاز (دستگاه اسلامپ بتن) :

  • یک مخروط استوانه ای شکل فلزی با ارتفاع 30 سانتی متر که قطز بالای آن 10 سانتی متر و قطر پایین آن 20 سانتی متر است
  • فلزی به شکل مربع با ابعاد 40 در 40 سانتی متر
  • میله ی مخصوص به طول 35 سانتی متر

آزمایش اسلامپ بتن

روش آزمایش اسلامپ بتن :

در این آزمایش نمونه بتن سه بار با بیلچه درون استوانه ریخته و در هر مرحله جهت فشرده سازی 25 ضربه با میله مخصوص انجام می شود. پس از پر شدن مخروط و صاف کردن سطح بتن، مخروط را در چند ثانیه خارج می کنیم. بتن پس از خارج شدن مخروط دچار کاهش ارتفاع می شود. میزان کاهش ارتفاع ناشی از پخش شدن بتن بر حسب سانتی متر روی زمین را اسلامپ بتن می گویند.

آزمایش های دوام بتن

تست دوام بتن به عوامل مختلفی بستگی دارد که برآیند آنها با یکدیگر دوام بتن را در قاکتور زمان تضمین میکند، در ادامه عوامل تاثیرگذار در دوام بتن را برای شما لیست خواهیم کرد:

  • شرایط محیطی
  • خوردگی آرماتور
  • انتشار و نفوذپذیری کلریدها
  • کربناسیون
  • جذب آب
  • تخلخل

روش آزمایش و تشخیص وزن ویژه بتن

  • وزن کردن قالب خالی و صفحه شیشه ای را با دقت 0.1 درصد
  •  قالب را روی سطح افقی ترازو قرار داده و پر کردن آن با آب 20 درجه سلسیوس
  •  صفحه شیشه ای را روی دهانه قالب قرار بدهید و به تدریج بلغزانید تا سطح دهانه کاملا پوشانده شود و هیچ حبابی زیر شیشه باقی نماند.
  • وزن کردن قالب حاوی آب و صفحه شیشه ای را با دقت 0.1درصد
  •  تقسیم کل وزن آب (برحسب Kg)  بر 998 کیلوگرم بر مترمکعب برای محاسبه حجم قالب
  •  وزن کردن قالب با دقت 0.1درصد
  •  بتن را در حداقل دو لایه در قالب بریزید و متراکم کنید.
  • صاف کردن سطح بتن قالب با لیسه
  •  قالب حاوی بتن را وزن کنید و آن را با (M2) نشان دهید.
  • انجام محاسبات نهایی با فرمول:d=(m2-m1)/v
